Stanowisko do cięcia płytek PCB

|



Laminat szklano-epoksydowy jest bardzo twardy i jego cięcie może przysporzyć wielu problemów, zwłaszcza kiedy nie mamy odpowiednich narzędzi. Przedstawiam tutaj pomysł, jak przerobić zwykłą wyrzynarkę w piłę do laminatów, którą można ciąć laminaty szybko i bez wysiłku.

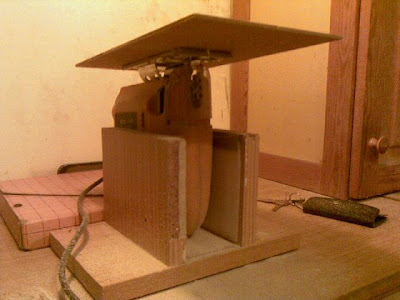

Wyrzynarka jest umieszczona w stojaku zbudowanym z trzech płyt (resztki starej szafy). Płyty zostały oczywiście wycięte przy pomocy właśnie tej wyrzynarki :) Całość zmontowana jest na kształt odwróconej litery pi. Wewnątrz, przyklejona jest gąbka, aby piła nie dotykała bezpośrednio drewna. Dzięki temu, wyrzynarka lepiej siedzi wewnątrz desek i nie wysuwa się podczas pracy.

Elementy elektroniczne, zestawy prototypowe, Arduino

Mikrokontrolery XMEGA

Jako stół służy kawałek dykty z wyciętym rowkiem, przez który przechodzi brzeszczot wyrzynarki. Taki stół zdecydowanie poprawia wygodę pracy i zwiększa bezpieczeństwo.

Konstrukcja jest bardzo prosta i nie ma o czym pisać. Należy zwrócić jednak szczególną uwagę na to, że brzeszczot piły nie jest niczym osłonięty. Podczas pracy porusza się z dużą szybkością, a piły nie da się natychmiast wyłączyć. Chwila nieuwagi i już mamy pamiątkę do końca życia - przestrzegam przed tym wszystkich, którzy chcą zrobić sobie podobną piłę!
